愛普生 RX8130CE 即時時鐘模組
內建電源自動切換和備用電池充
電控制功能 (上)
Epson RX8130CE Real-Time Clock module Build in Power
Switch & Backup Battery Charge Control functions
文: 王建斌
概述
精工愛普生 Real-Time Clock (RTC)模組 RX8130CE，內建備用電池充電偵測控制、和電源自動切換功能。備用電池充電控制用於可充電式鋰聚合物電池進行充電，內部有四階段的充電電壓偵測保護設定功能，避免過度充電導致可充電式鋰聚合物電池壽命縮短，甚至有過度充電下因過熱引發安全問題。
RX8130CE 內建電源自動切換功能，可以偵測主要電源供電準位，若發生電壓過低的狀況，可以自動將工作電源切換至備用電源。
另外，該機種內部亦支援備用電池電壓監測，若備用電池電壓嚴重不足條件發生，可透過中斷信號發送觸發提醒，並於低電壓偵測暫存器對應旗標中，自動寫入異常。
以上功能，皆能夠讓設計本 RTC 模組電路設計者，使其系統持續維持即時時鐘時間的正確性，並簡化硬體設計者外部切換電路設計時間，和降低多餘外部零件的零件成本清單。
充電與電源自動切換功能設定暫存器

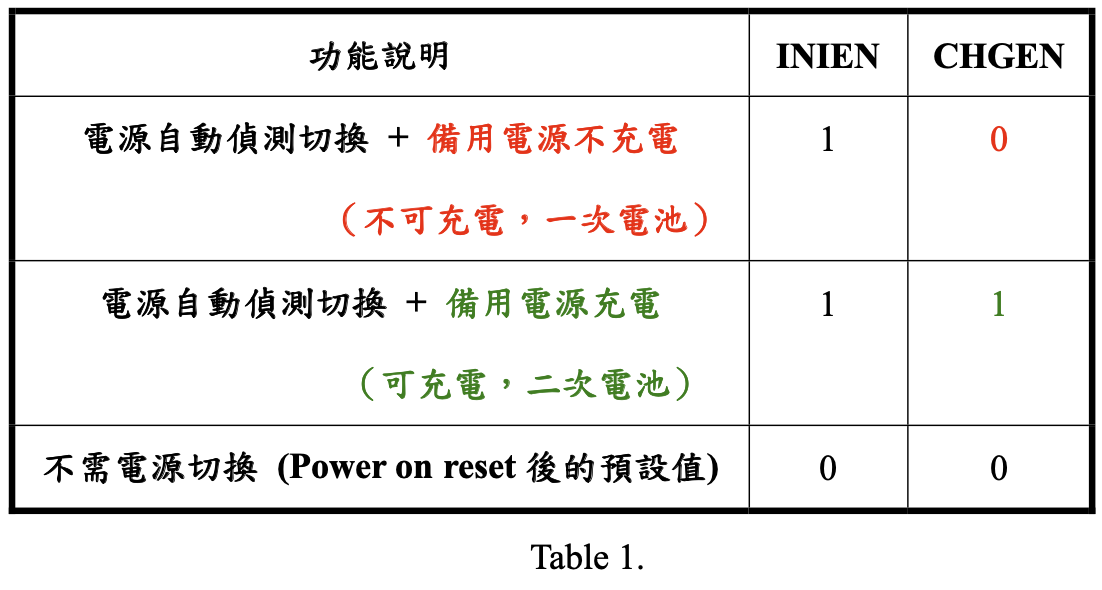

關於 RX8130CE 充電功能啟動與否，和電源自動偵測切換暫存器設定
開機後的流程與暫存器設定關係請參考下圖 Figure 1.

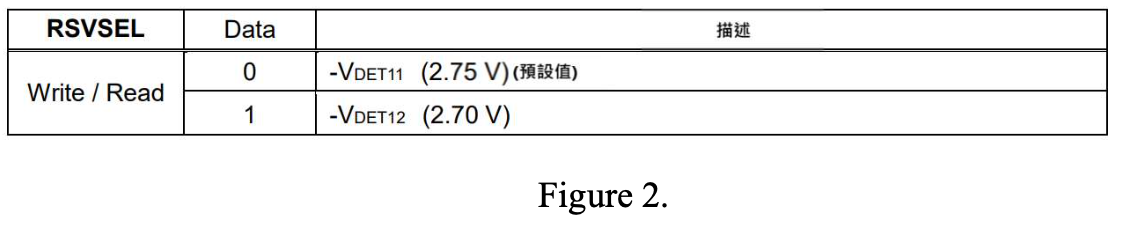

*VDET1 可以透過暫存器 RSVSEL 設定，請參考下圖 Figure 2.
備用電池充電控制
若使用可充電式二次電池作為備用電池電源，例如:過度充電有安全顧慮的鋰聚合物電池，或是無過電壓充電顧慮的金電容或超級電容，當暫存器 CHGEN 設定 Enable 後，針對充電控制還有一些功能可以讓可充電式電源更加方便使用，相關的暫存器如下:

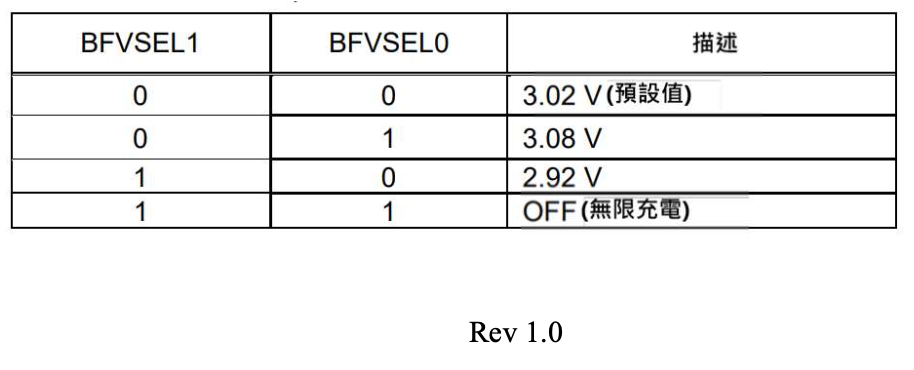

BFVSELx: 設定偵測可充電式電源滿充電壓條件，請參考下圖 Figure 3.

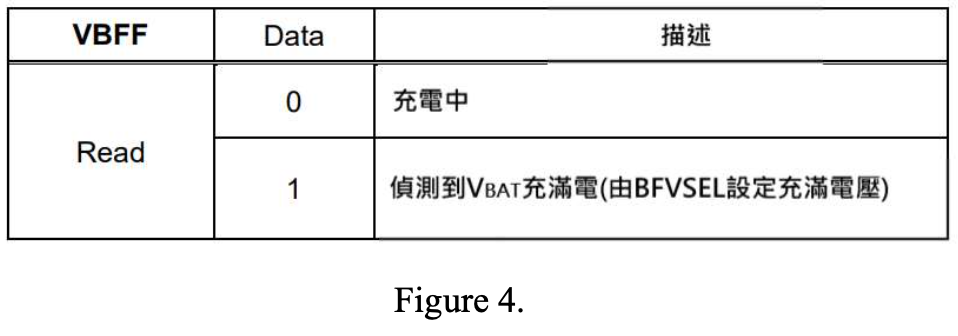

VBFF: 電源是否已經充滿電(每一秒更新一次)，請參考下圖 Figure 4.

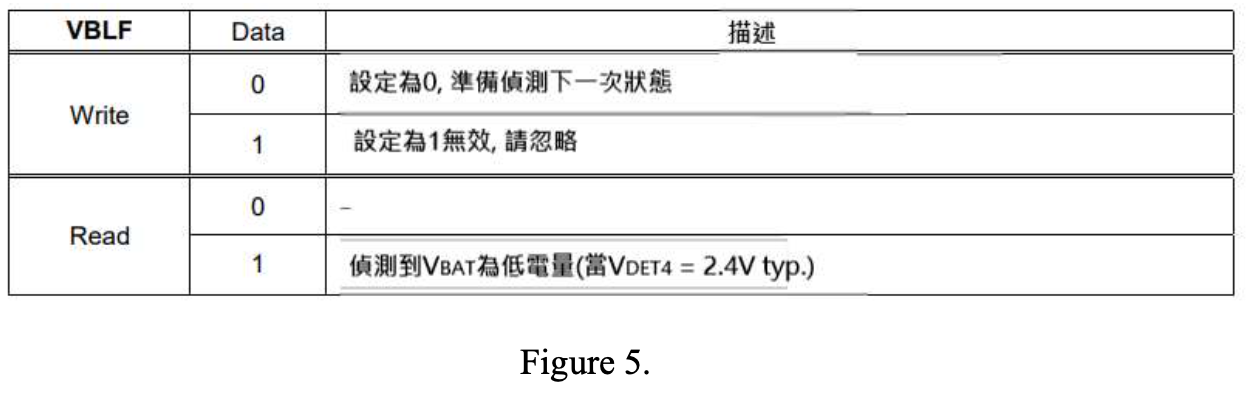

VBLF: VBAT 低電量偵測，請參考下圖 Figure 5.

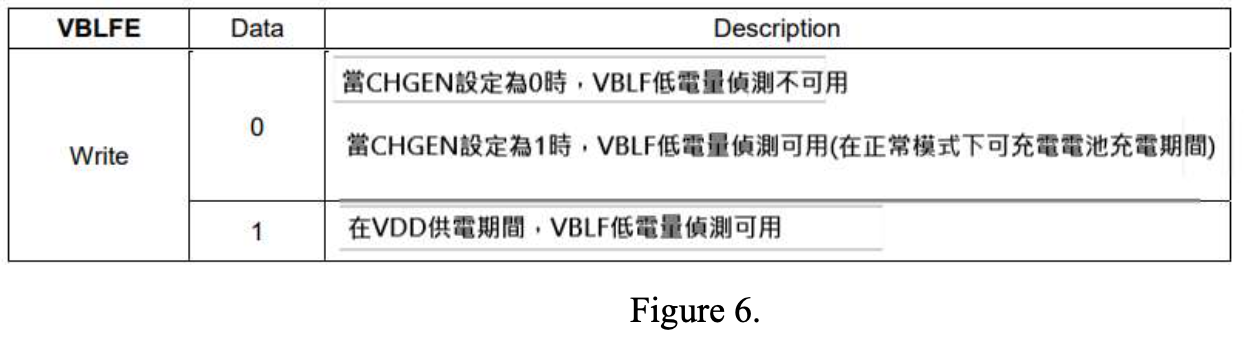

VBLFE: 開啟 VBLF 低電量偵測，請參考下圖 Figure 6.
- 若要使用 VBLF 低電量偵測，必須在設定前至少設定一次“INIEN=1”，再設定 VBLFE。
- 在正常工作運行模式(VDD 供電)期間，可以偵測 VBAT 低電壓(不可充電和可充電電 池)。
- 若備用電源模式下，VBLF 功能無法使用，返回正常模式後將可使用 VBLF 低電量偵測。
