高頻時脈元件產品特性和技術介紹
愛普生高頻基本波振盪器，實現超低相位抖動和高信賴度
Ultra-Low Phase Jitter XO by High Frequency Fundamental Crystal
文: 邱秉毅 Rev 1.0

高頻基本波石英晶體振盪器 (HighFrequencyFundamentalCrystalOscillator)
傳統石英晶體振盪器會隨著輸出時脈頻率信號增高時，其內部所搭載 AT-Cut 石英晶體厚度需要透過研磨或蝕 刻，將石英晶體共振區透過薄型化製程處理，隨著日新愈益各種高速資料串流信號所需特定高頻時脈信號 源，所對應的石英晶體持續使用傳統機械加工製程愈漸困難。

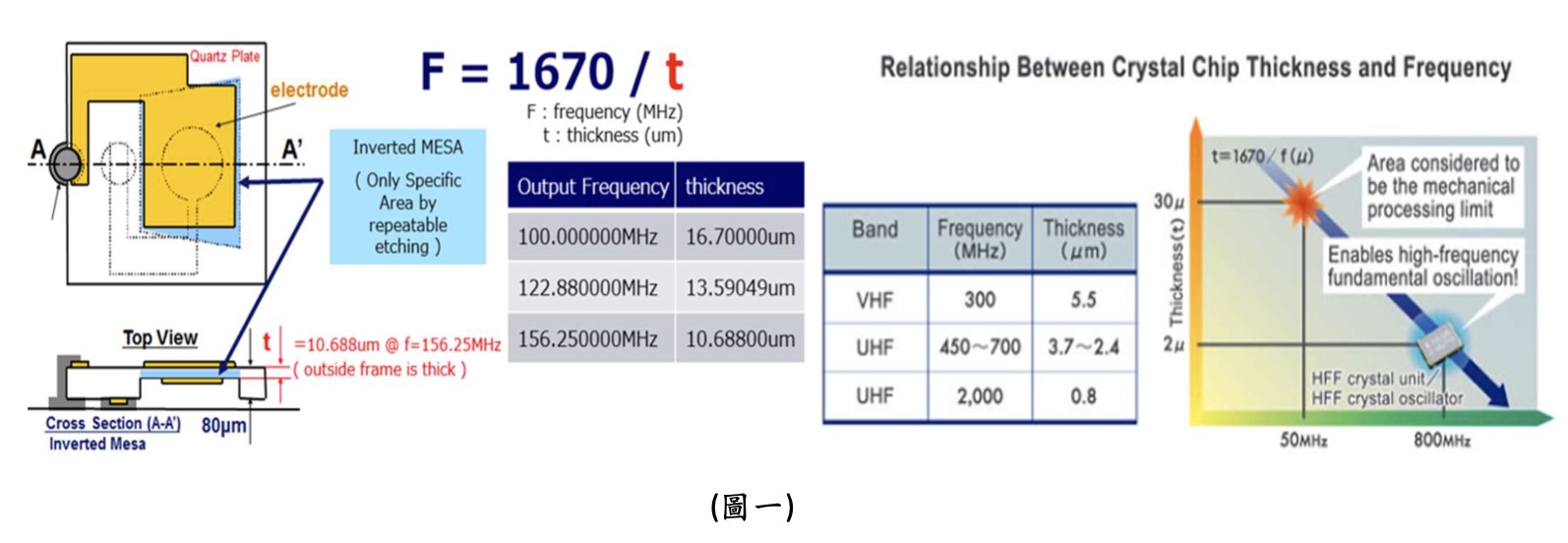

石英晶體厚度控制和其振盪頻率間關係，請參考 (圖一)。高頻基本波石英晶體透過反向蝕刻技術處理 (Inverted MESA)，使石英晶體能夠達成基本波振盪模式的高頻輸出，它不會因為石英晶體因傳統高頻薄型化 製程，犧牲了石英晶體元件的抗振強度。
Stacks Image 19

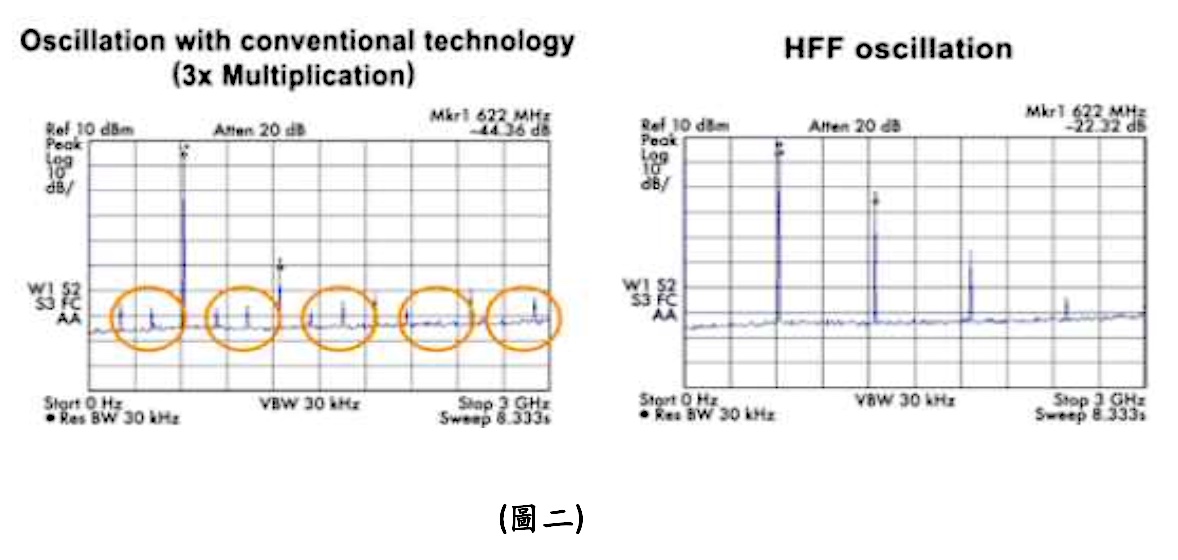

高頻基本波 (HFF) 振盪優勢:石英晶體元件採用基本波設計，高頻基本波晶體振盪電路穩定性非常高，且可 有效抑制相位噪音或是抖動特性 (圖二)，提高了高速數據傳輸下封包資料的穩定性。
Stacks Image 23
一.高頻基本波 (HighFrequencyFundamental) 技術

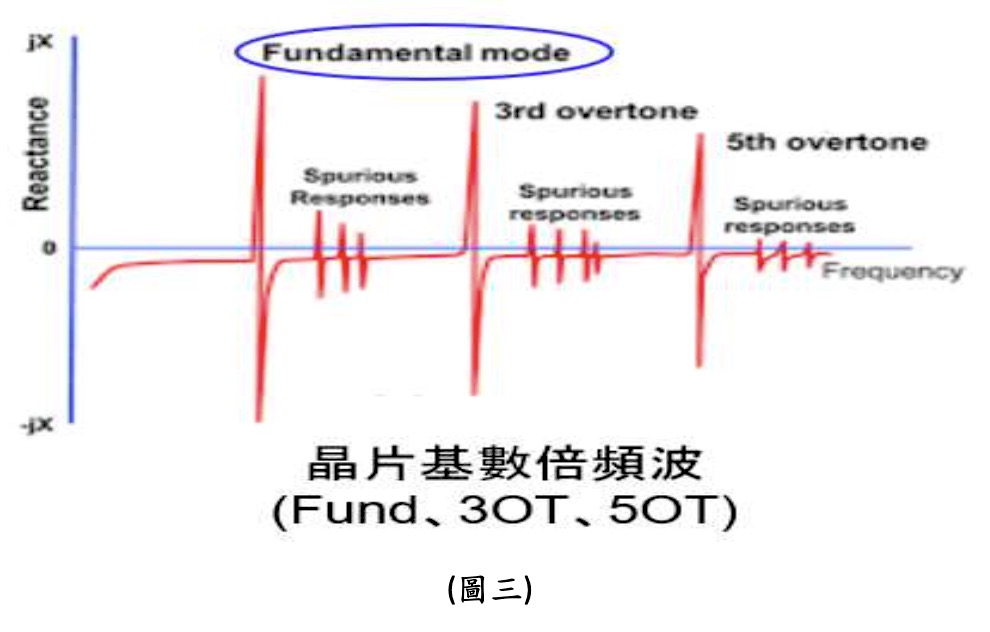

石英晶體設計厚度決定輸出頻率高、低，當輸出頻率越高時石英晶體厚度越薄，但受限機械加工困難度(晶體 厚度越薄越容易於組裝或是零件落下時破裂)設計時會利用石英振盪三倍頻模式或特定基數倍頻特性 (圖三)， 取得高頻振盪信號輸出設計方式。
考量產品耐用性和低相位抖動特性，愛普生研發高頻基本波振盪器相關製程技術，以石英晶體振盪信號頻譜 中的主振基頻，為信號源進行放大，同時採用反向蝕刻製造技術 (圖一)，透過蝕刻將石英晶體元件振盪區進 行厚度薄化加工，使晶體特定振盪區厚度控制達到輸出頻率，如此實現高頻基本波元件設計和製造。
Stacks Image 31
二. 高頻基本波石英晶體特性和先天優勢
1. 高頻基本波 (High Frequency Fundamental) 石英晶體設計採用基本波，相較於採用三倍頻 (3rd Over-Tone ) 振盪波，其石英晶體等效串連電阻 (Equivalent Serial Resistance) 亦約相差三倍，所以，高頻基本波元件設 計的振盪信號相較使用三倍頻振盪波，其振盪裕度 ( Negative R ) 設計更優異，振盪器信賴度也更佳。
2. 愛普生石英晶體電極面採用鍍金(Au)原料設計製造，大幅提高晶振零件穩定性和降低經年頻率老化問題。

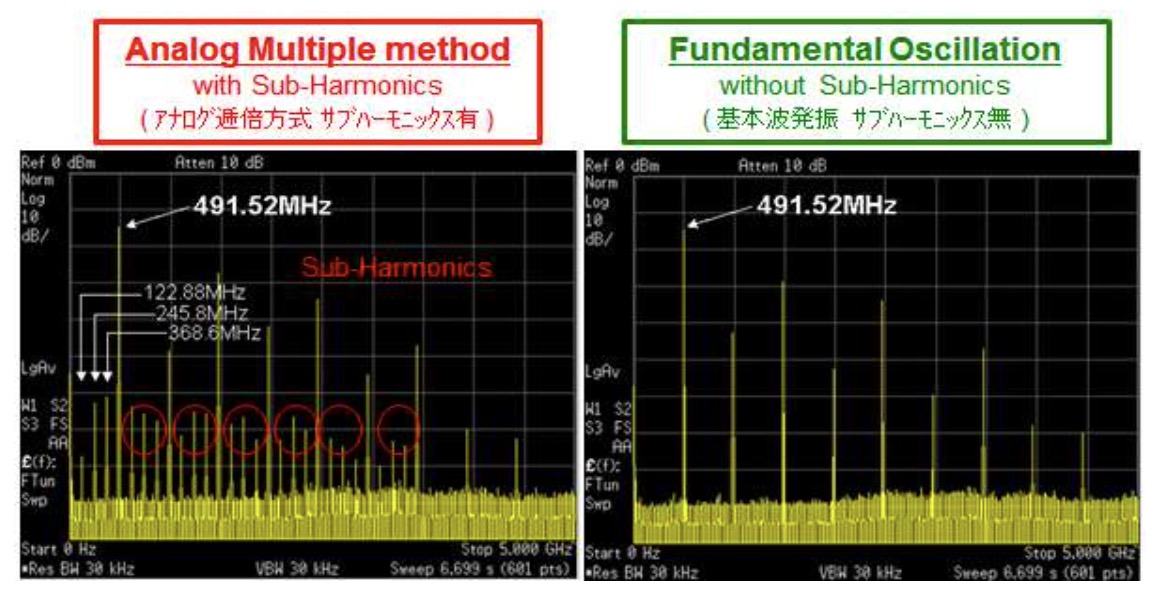

3. 高頻基本波信號振盪器，相較其它採用 PLL 電路的高頻振盪器，可以大幅降低信號中諧振波衍生的問題。
Stacks Image 41
4. 推出多款高頻基本波振盪器，控制 IC 內部已設計 LDO，有效降低電源雜訊所造成信號抖動問題 (PSNR)。
5. 實現超低相位噪音、信號抖動，方便高速信號系統設計人員，能夠有更多電路設計裕度。
Stacks Image 47

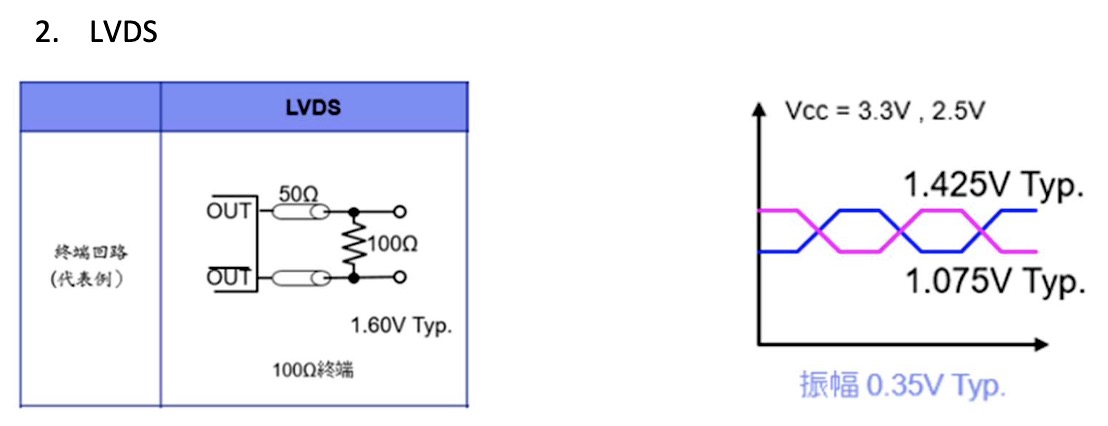

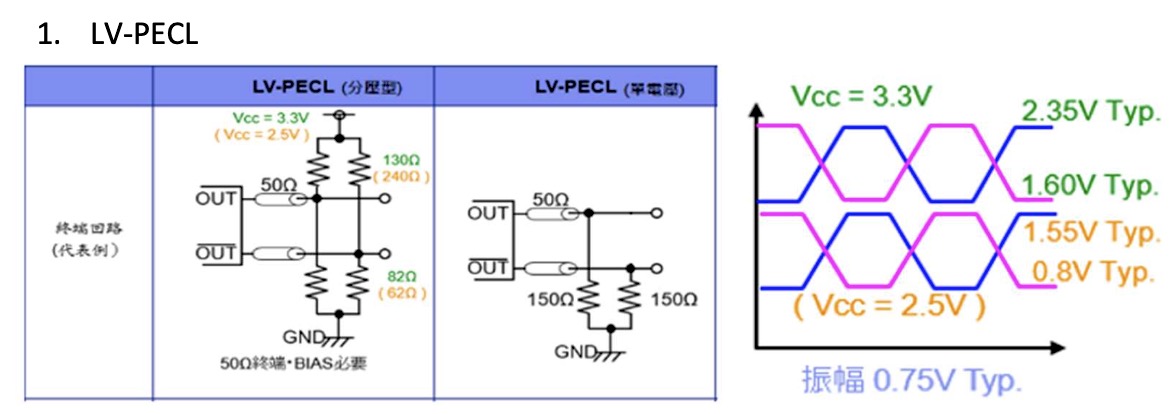

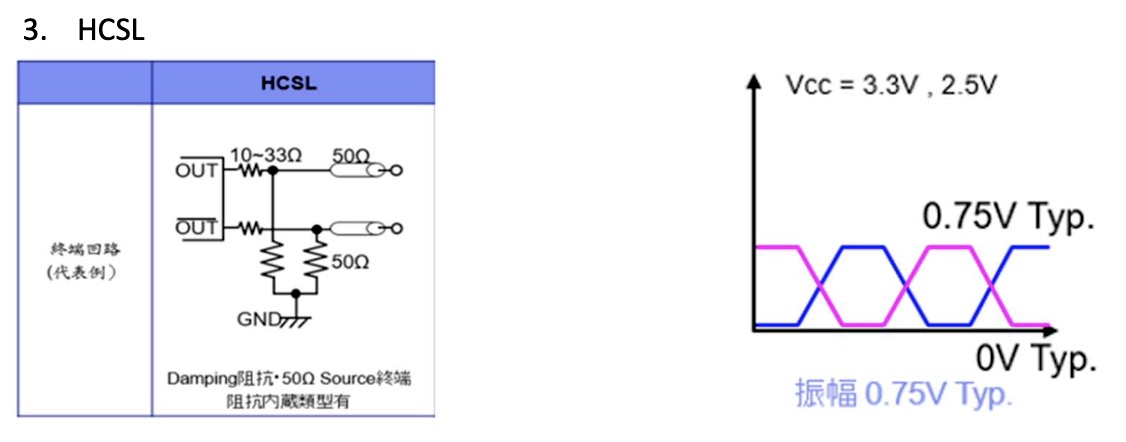

三. 主要差動式外部參考電路設計和輸出信號
Stacks Image 51
Stacks Image 53
Stacks Image 55

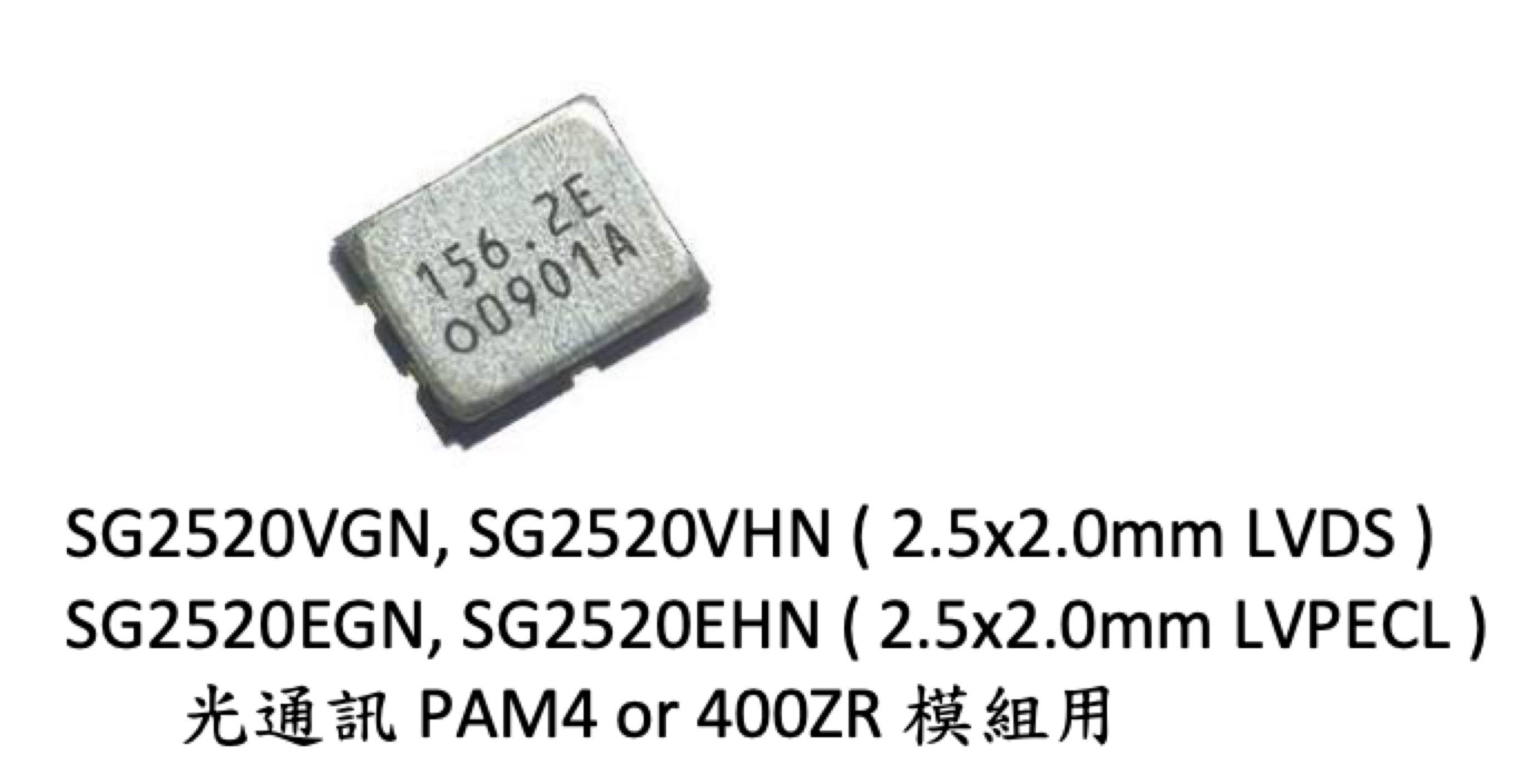

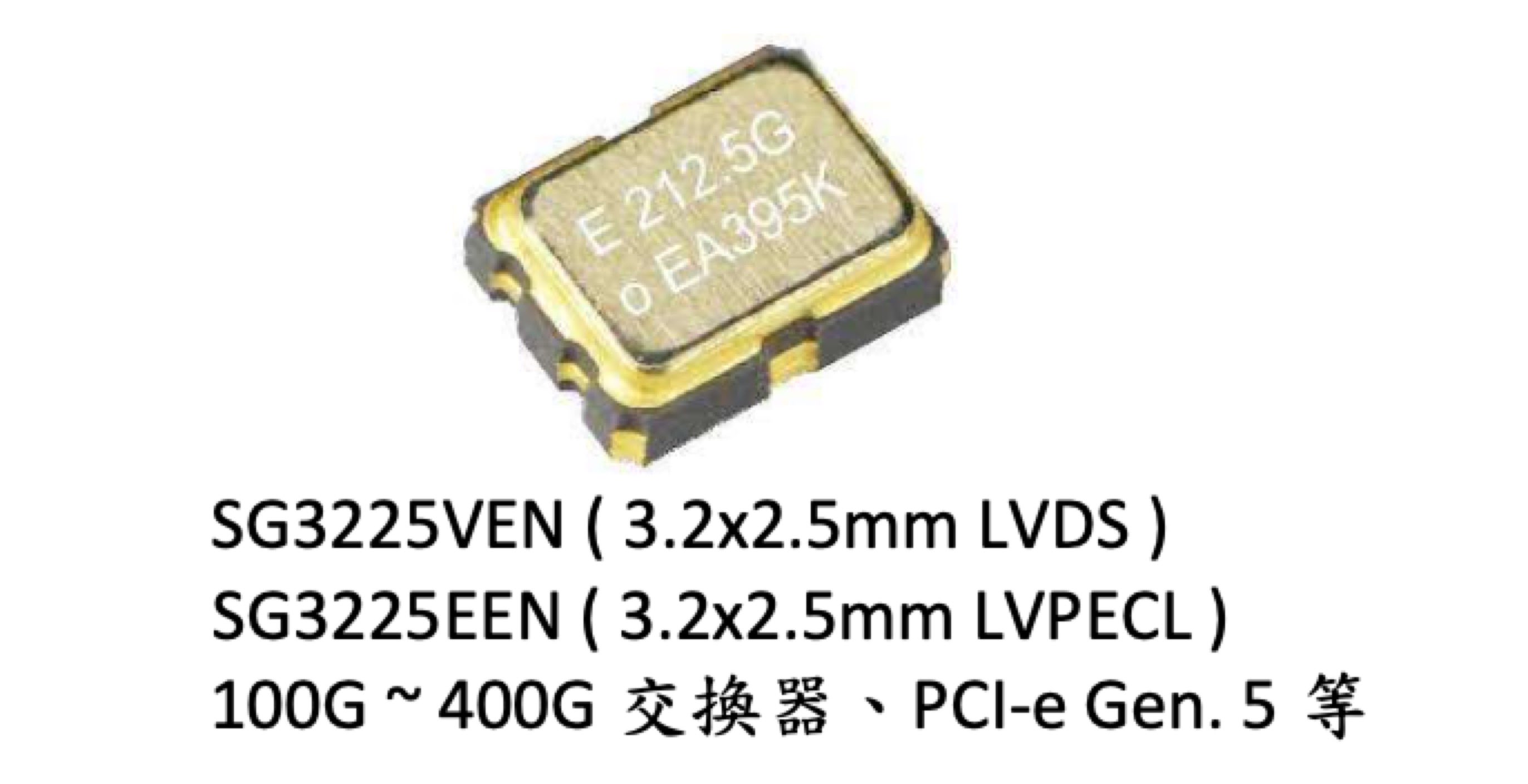

四. 相關搭載高頻基本波石英晶體振盪器產品圖和參考資料
Stacks Image 71
Stacks Image 73
