   Epson 技術文介紹 - AN0034 ( Aug, 2022 )
   文: 王建斌，服務於台灣愛普生科技股份有限公司
   電子零件事業部。


愛普生新款 RX8901CE 即時時鐘模組，內建時間戳記功能 與應用說明 (上)

【RX8901 規格功能概述】
   Epson RX8901CE是一個RTC模組，具有整合的32.768 kHz數位溫度補償晶體振盪器(Digital Temp. Compensation X’Tal Oscillator)。它包括各種功能，如時間戳記功能，可以在「外部」或「內部事 件」發生時記錄多達32組日期和時間，以及基本的RTC功能，如時間日曆、時間警報、喚醒計時器 和時間更新中斷。RX8901CE結合了電源自動切換功能，包括防止主電源反向電流的控制電路，維持自動溫度校正的精準32.768 kHz振盪器時間源，以及愛普生的低電流消耗技術，在各種系統上實現了更長的電池使用或待機壽命。
【時間戳記相關功能介紹】
   RX8901CE 支援時間戳記功能，用於記錄因 EVINn 引腳輸入訊號變化而產生的外部事件或內部事件 (如自監控功能檢測到的電壓下降或振盪停止狀態)而產生的日期/時間和事件因素等資訊。時間戳 記功能的主要特點概述如下:
˙時間戳記觸發來源
   1. 外部事件偵測輸入:
    - 最多可支援 EVINn，n=3 組通道(EVIN1, EVIN2, EVIN3)
    - 內部可設定上拉/下拉電阻
    - 信號觸發方法可以選擇: 前緣觸發，後緣觸發或同時
    - 內建雜訊濾波器(可選濾波時間:0 ~ 5000 mS, 每一階為 125mS)- 事件計數器
    - 可以監控輸入引腳狀態
   2. 內部狀態事件偵測:
    -VBAT 電壓下降偵測
    -VDET1 電壓下降偵測
    -VDET2 電壓下降偵測
    -內部振盪器停止振盪偵測
   3. MPU 寫入觸發:
    - 寫入特定暫存器位址可以觸發寫入時間戳記
˙時間戳記緩衝區:
   - 256-byte 的 SRAM
   - 支援 3 種緩衝區操作模式:
     FIFO 模式: 將 SRAM 用做 FIFO 記錄資料
     Direct 模式: 將 SRAM 劃分為 3 個區域，用於 3 組事件通道單獨記錄資料
   - FIFO 模式允許所有類型的事件，最多可記錄 32 組時間戳記資料，以事件觸發時間將時 間戳記資料以先進先出方法記錄於內建 SRAM 記憶體中。
   - Direct 模式允許每一組通道最多可記錄 10 組時間戳記資料(通道 2 可記錄 12 組時間戳記資料)
   - 當內建 256Bytes SRAM 記憶體溢滿時，透過 OVWEN bit (Over-Write Enable)，可設定 二種寫入模式
    可自動覆寫模式(OVWEN = 1b) : 不需確認，允許自動覆寫 SRAM 啟始資料區塊未經許可
    禁止自動覆寫模式(OVWEN = 0b) : 未經覆寫許可，禁止覆改 SRAM
˙數據紀錄:
     1/1024 秒至 1 秒、分鐘、小時、日、月、年、EVINn 的引腳狀態、電壓下降、振盪狀態以及上述時間戳觸發因素
˙即使在備份模式下也可以記錄時間戳數據
˙當外部或內部事件發生時可以產生中斷

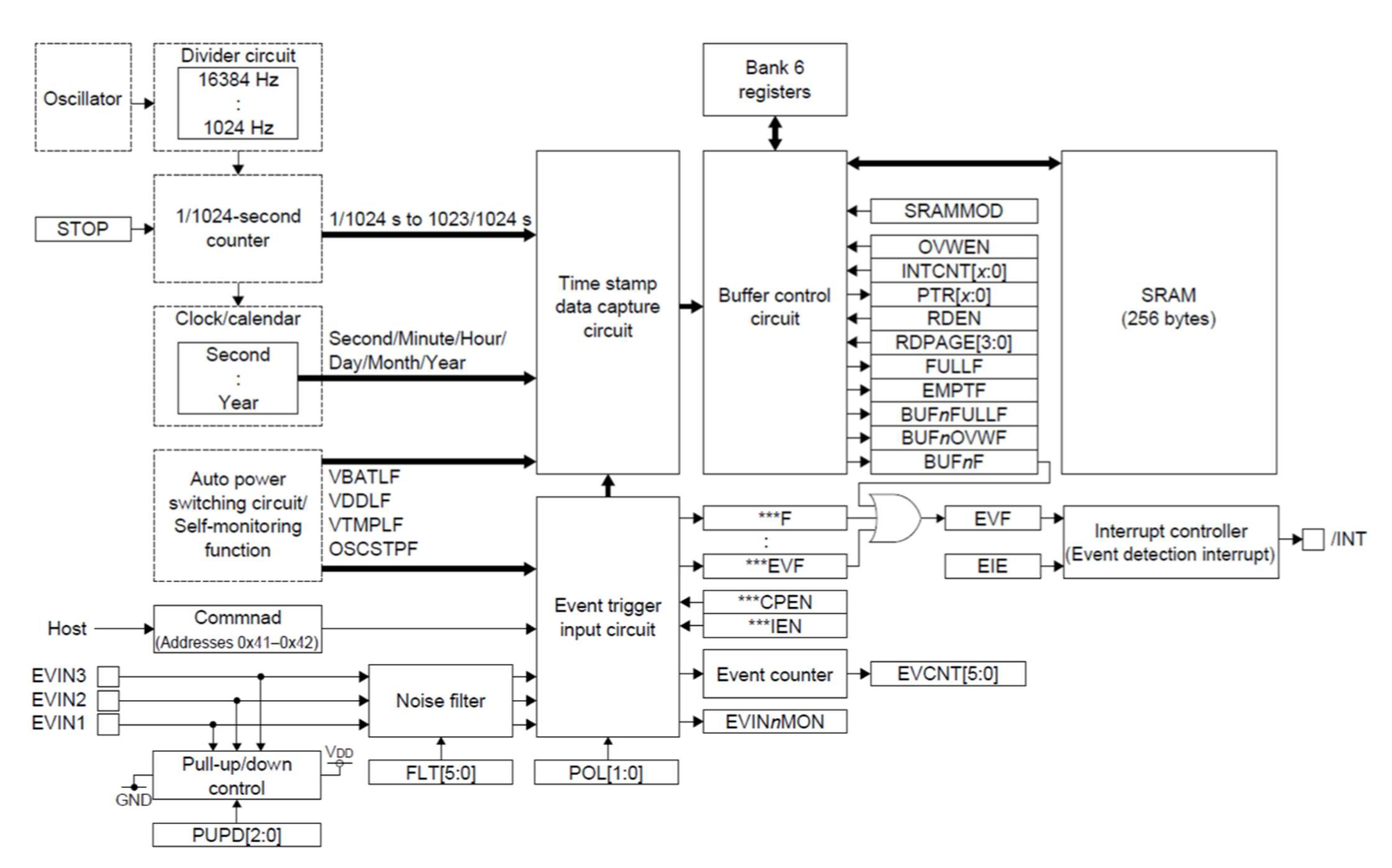

下圖一為 RX8901CE 時間戳記內部電路配置圖:
Stacks Image 418

   圖一: RX8901CE 時間戳記內部電路配置圖

【RX8901 時間戳記觸發相關暫存器介紹】
   當外部事件、內部事件或寫入特定暫存器位址時，RX4901/RX8901在該時間點獲取時間戳記資料並寫入緩衝區，這些時間戳記觸發是指EVINn外部事件偵測輸入觸發、內部狀態偵測觸發，與MPU寫入觸發。
   外部事件偵測輸入(EVINn引腳)觸發
   外部事件輸入觸發訊號從引腳EVIN1 ~ EVIN3，下面顯示了與外部事件觸發輸入相關的功能或 應設置的條件。
   上拉/下拉電阻 ( PULL Up / Down Resistor )
   EVINn引腳可以透過軟體寫入暫存器設定RX8901內部的上拉/下拉電阻

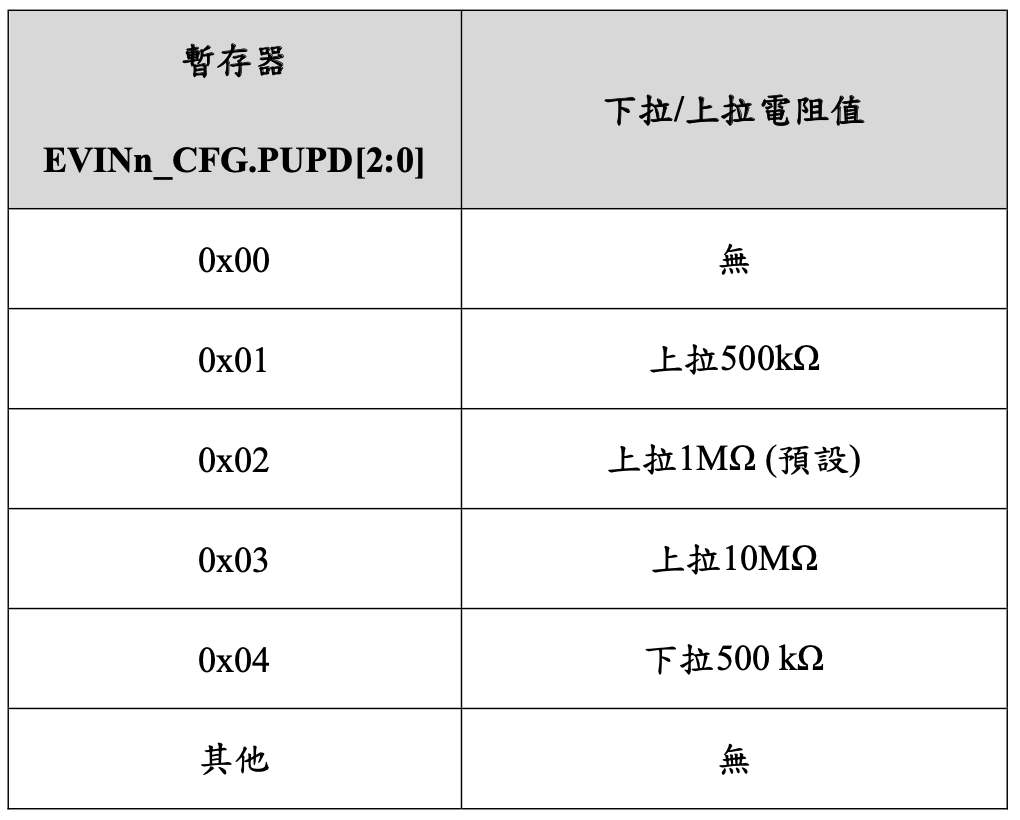

   下表一為EVINn引腳設 定上拉/下拉電阻暫存器表:
Stacks Image 364

   表一: EVINn引腳設定上拉/下拉電阻暫存器表

   雜訊濾波器
   EVINn 引腳有一個雜訊濾波器電路，可消除輸入訊號上的雜訊。EVINn 引腳輸入訊號以每125mS的週期進行採樣，當採樣結果持續匹配EVINn_FLT.FLT[5:0] 位中設置的次數時，即會確定輸入採樣的邏輯值。
   EVINn noise filter: EVINn_FLT.FLT[5:0] bits (Filtering time [ms] = FLT[5:0] × 125)

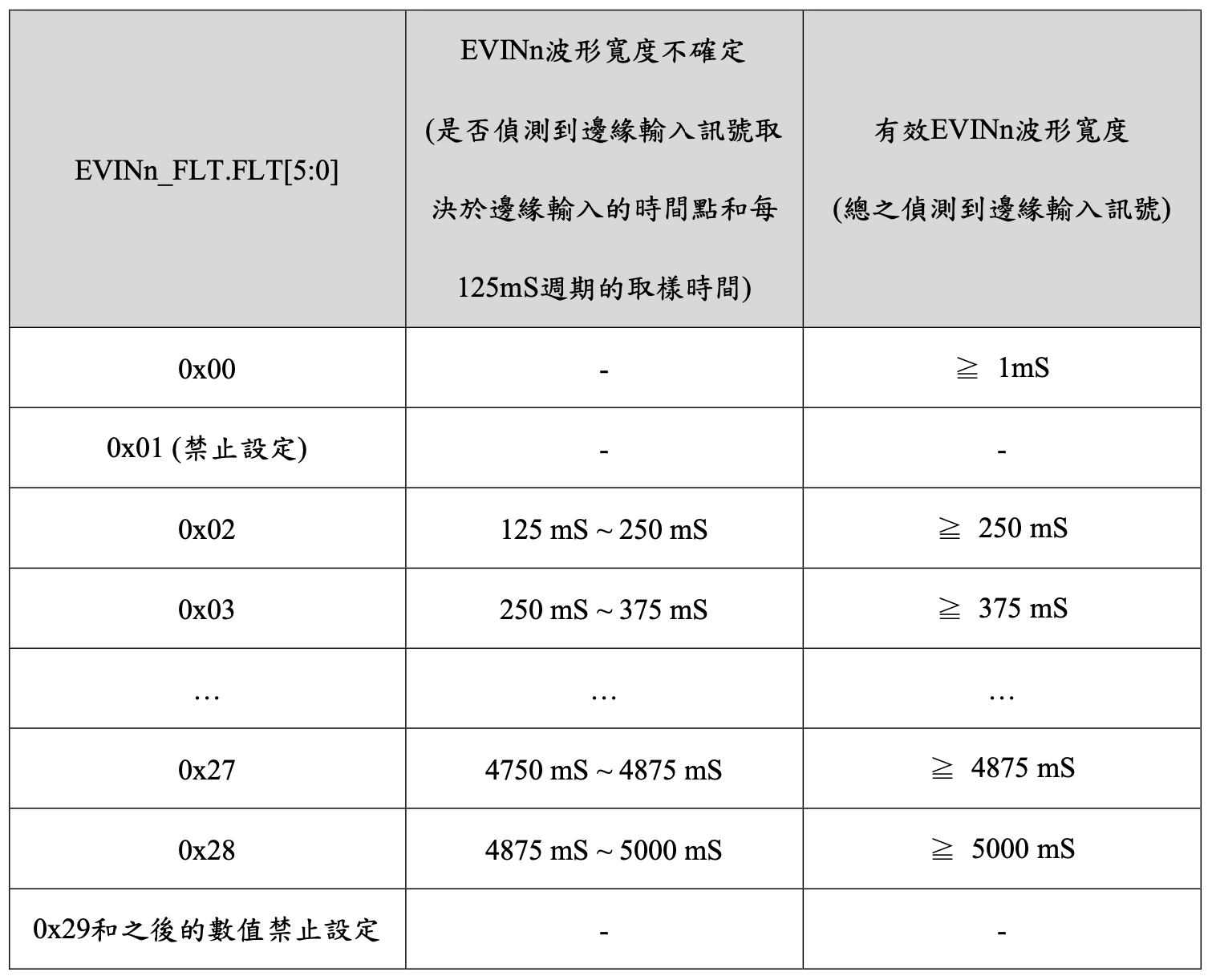

   下表二為EVINn有效輸入波形與暫存器EVINn_FLT.FLT[5:0]設定
Stacks Image 472

   表二: 暫存器EVINn_FLT.FLT[5:0]設定

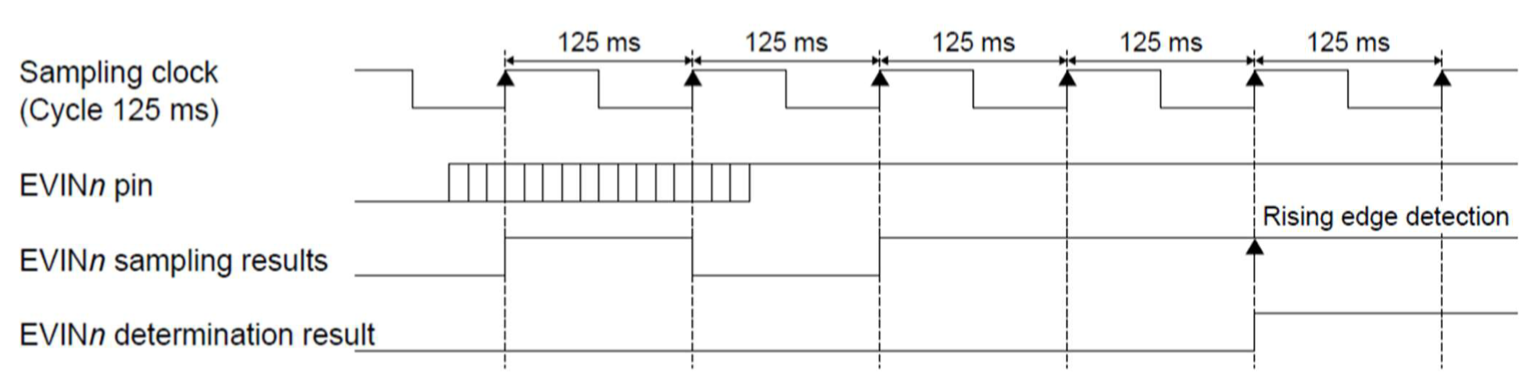

   下圖二為範例暫存器設定為EVINn_FLT.FLT[5:0] bit = 0x03，會在375mS之後開始判斷為有效波形:
Stacks Image 478

   圖二:EVINn 雜訊濾波器功能，EVINn_FLT.FLT[5:0] bit = 0x03

備註:
*要確定EVINn引腳輸入訊號有效，它必須具有1mS或更多的波形寬度，即使EVINn FLT.FLT|5:0]位設定為0x00。
*輸入訊號在5mS後從輸入偵測中獲取，因此在獲取時間戳記資料之前，會發生5mS的延遲。
前緣、後緣信號觸發偵測設定

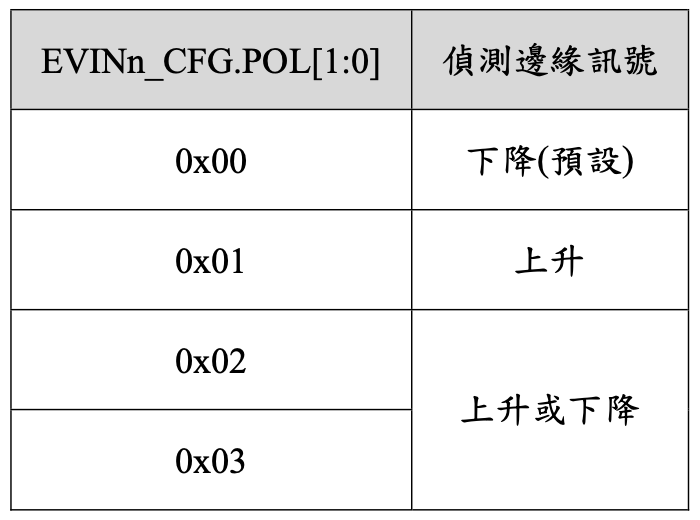

下表三為設定偵測EVINn輸入引腳的邊緣訊號
Stacks Image 432

   表三:輸入邊緣訊號偵測

事件計數器
每組 EVINn 輸入引腳都有一組6-bit計數器，用以計算0~63範圍內的輸入事件觸發，計數器可以從下列暫存器讀取:
EVINn事件計數器: EVINn_EVCNT.EVCNT[5:0]
監控器
RX4901CE/RX8901CE提供監控當前EVINn的引腳狀態
EVINn監控器: EVINMON.EVINnMON
Command寫入觸發
WRCMD_CFG.CMDTRGEN設定為1後，可以寫入任意值予暫存器WRCMD_TRG即可命令觸發時間戳記。
【RX8901 時間戳記緩衝區相關暫存器介紹】

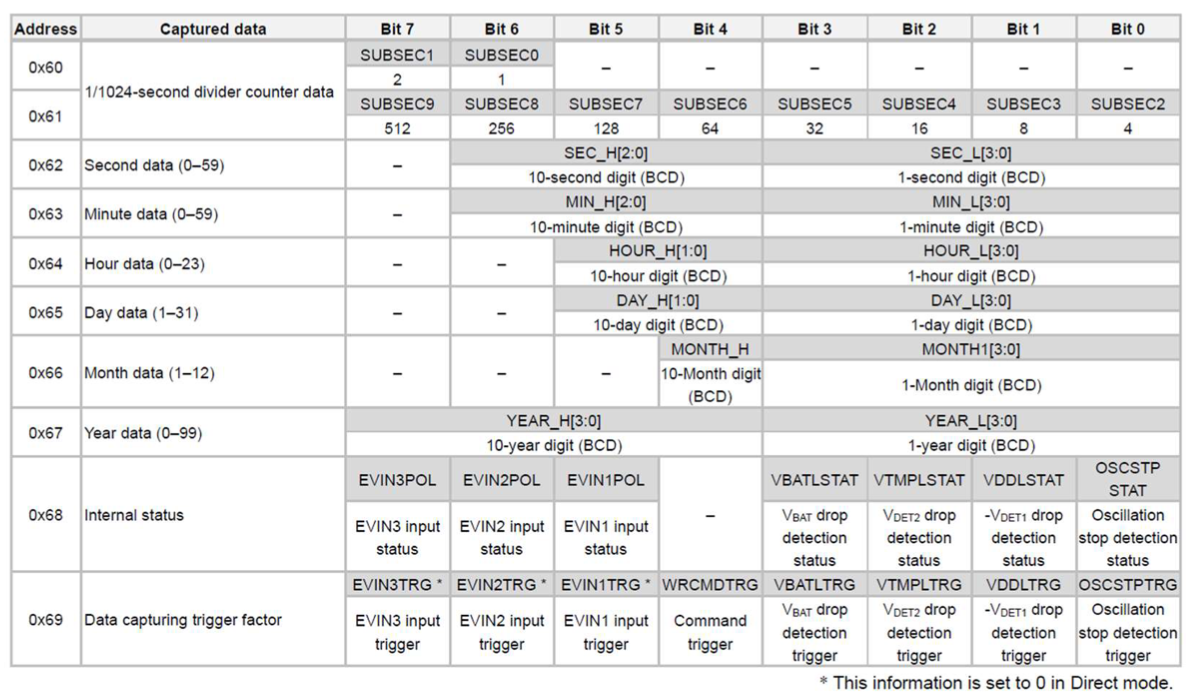

RX4901/RX8901包含了256-byte SRAM用來儲存獲取的時間戳記資料，在寫入實體對應SRAM記 憶體區塊位置前，時間戳記和事件觸發資料，將會先寫入如下表四緩衝區資料，可以透過暫存 器位址0x60到0x67讀取時間戳記，另透過0x68和0x69可讀取該筆事件觸發訊息。
Stacks Image 434

   表四: 時間戳記資料與緩衝區讀取位址

   下個章節會開始介紹緩衝區的工作模式，例如FIFO模式與Direct模式，還有緩衝區相關暫存器、 SRAM覆寫機制與獲取時間戳記的操作等等。
